上海浦东第一岑岭 ，竟是钢结结构的？
不是阿勒泰去不起 ，而是双子山更有性价比。
最近 ，上海世博文化公园内的双子山成为沪上热门打卡地。自9月20日正式对公众开放以来 ，已吸引了超30万游客前来爬山游览。

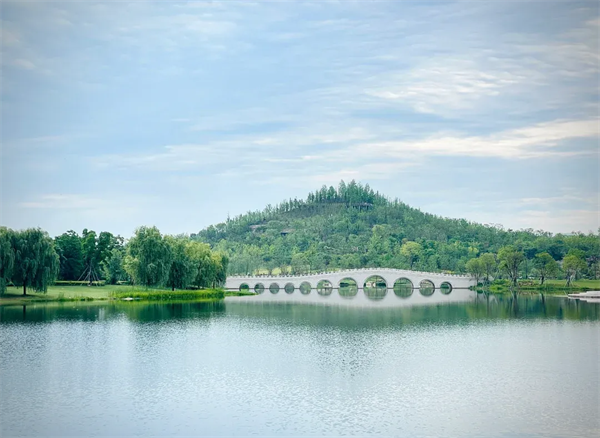

从上海世博文化公园北侧遥望双子山
然而 ，这座海拔48m的“浦东第一岑岭” ，其实是一座由钢结构打造的“人造山”。支撑起山体的“骨架” ，正是由豪利777官方网站钢构集团接纳PEC组合结构加入打造的。
在寸土寸金的黄浦江畔 ，用3万t钢结构打造一座30万㎡的人造山体。这场看似魔幻的“造山运动”背后 ，又倾注了几多建造智慧？来 ，带你看看 ，“反向愚公移山”到底怎么个事儿。

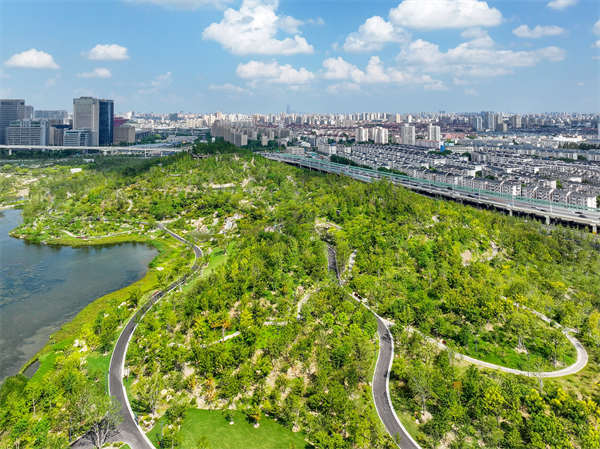

作为上海世博文化公园内最大的标志性景观 ，双子山主峰高48m、次峰高37m ，占地面积约30万㎡ ，总用钢量凌驾3万t ，是国内首座高度凌驾40m的空腔人工仿自然山林。
看到这里 ，你一定好奇 ，双子山内部究竟长啥样？

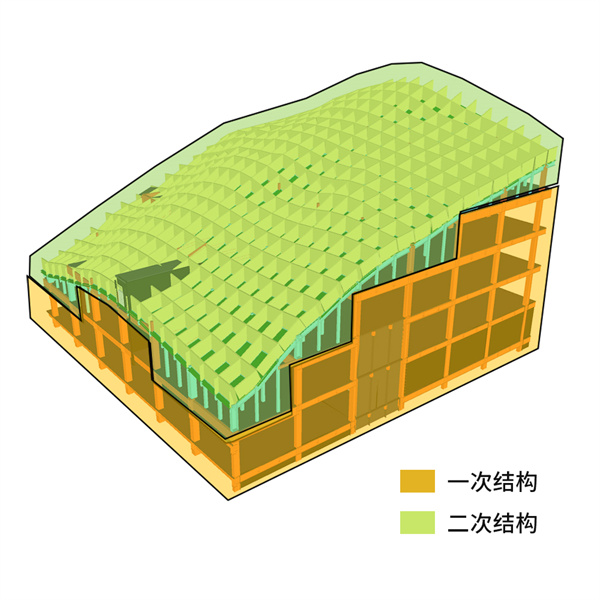

简单来说 ，双子山自下而上可以分为三层。
第一层 ，是由PEC组合结构搭建的山体“骨架” ，即一次结构；
第二层 ，是在一次结构之上实施挡土分仓墙、斜平面屋盖后形成的二次结构；
第三层 ，是在二次结构之上的覆土层。
在PEC、混凝土、覆土的层层叠加下 ，一座人造山体就在上海市区拔地而起了。
俗语有言 ，基础不牢、地震山摇。
在双子山项目中 ，豪利777官方网站钢构集团加入实施的一次结构可以看作山体的“基础” ，也是后续二次结构和上层覆土顺利实施的要害。因此 ，扎稳“基础” ，也就成为了项目实施中绕不开的要害议题。
双子山项目 ，是国内首次大规模使用PEC组合结构的大型公建项目。在国内尚无大量规范、实例可参考的建设初期 ，大规模接纳PEC组合结构的逻辑又是啥？
PEC组合结构是近年来钢结构建筑领域的“新秀”。这是一种在H型钢腔体中焊接钢筋或扁钢 ，并在工厂完成混凝土浇筑与养护 ，形成集数字化设计、自动化加工、工业化制造、组合式受力于一体的奇特结构体系。
豪利777官方网站拥有全球领先的PEC智能生产线 ，车间里 ，大型自动化装备正在向构件腔体内浇筑混凝土。
该结构集钢结构与混凝土之大成 ，同时具备钢结构的抗震、轻质、可循环以及混凝土的防火防腐、保温隔音、防震颤等优势。
对于建筑而言 ，PEC组合结构的应用 ，带来了更优异的抗屈曲性能、承载力和刚度 ，且其较小的柱截面、梁高 ，也能为建筑带来更优秀的空间和层高体现。
“双子山是一座典型的‘头重脚轻’式建筑 ，在一次结构之上 ，还接连漫衍着斜平面屋盖、挡土墙、覆土、门路、植物、景观等 ，荷载极大。因此 ，高承载力、强抗屈曲性是对山体一次结构最基本的性能要求。”PEC结构体系核心技术带头人常康辉介绍道。
双子山山体堆土到达50万m? ，景观绿化面积约24万㎡ ，种植有种种苗木1万余棵 ，对山体结构的承载力考验巨大。
此外 ，为了提升双子山的实用性 ，山体内部还接纳空腔结构 ，打造出停车场、展厅、变电站、机房等一系列公共基础设施。
国庆前夕 ，双子山空腔展厅内举办摄影展。
图源：光明网
山体要轻盈稳固 ，以杜绝沉降坍塌；山腔要开阔 ，以提升内在设施使用体验；建造过程要环保 ，以削弱对周边环境的影响......“面对‘既要、又要、还要’的项目需求 ，PEC组合结构均可完美实现 ，毫不夸张地说 ，这是为双子山‘量身定制’的结构形式。”双子山项目经理许安模说。
从空中俯瞰 ，建设中的双子山项目由方正规整的PEC组合结构模块“垒”成。看似如“搭积木”般简单 ，实则潜伏“玄机”——作为上海市重点工程 ，双子山耐久性设计年限为100年 ，对构件质量、安装质量以及项目可连续性都有着极高的要求。

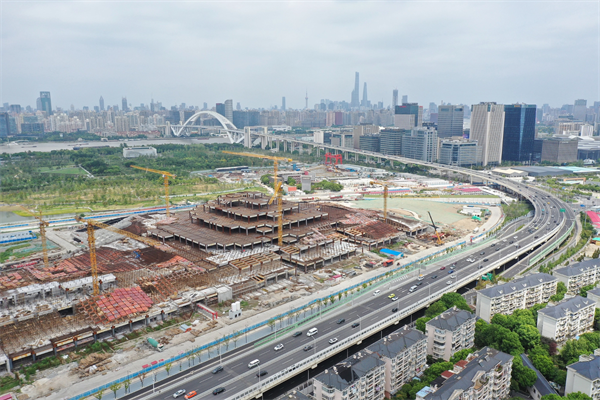

建设中的双子山项目
PEC构件加工过程主要包罗钢构件加工以及混凝土浇筑两个环节 ，为实现构件的预期性能 ，工厂对每一道加工工序进行严格控制 ，还通过重复试验、调整混凝土配比 ，确保“钢-混”的有效连接。同时 ，利用二维码、RFID电子标签技术实现了从制造、运输到安装的全过程跟踪管理 ，保证构件供应紧扣各项节点。
此外 ，项目现场也随处彰显着“建造智慧”。双子山项目结构跨度大、范围广 ，为保证施工的有序和稳定 ，现场将建筑功效腔体凭据结构伸缩缝划分为A、B、C三个施工区域 ，并在各区域内凭据“先柱后梁、先主后次”的顺序对框架进行施工。
面对大量模块 ，项目接纳“先柱后梁、先主后次”的顺序进行吊装。
由于现场设备数量多、作业区重叠、存在作业高度差等 ，项目还引入BIM+项目管理系统 ，运用数字化智慧工地管理模块对现场人机料法环等进行动态管理、实时干预 ，确保项目宁静、顺利推进。

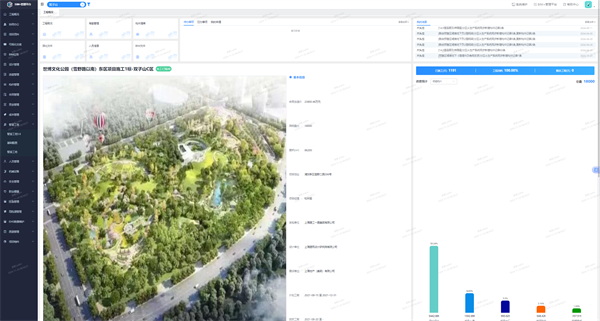

项目管理人员可以通过BIM+项目管理系统 ，了解项目全要素信息 ，并开展动态化管理。
“项目中使用的PEC构件均为工厂预制 ，项目现场仅需开展装配化安装、对部门节点进行现浇等事情 ，现场施工速度快、人员少、湿作业少 ，经济性也有显著提升。”许安模说 ，“进场仅4个月 ，48m的主峰便顺利封顶了。”
2022年12月 ，豪利777官方网站钢构集团圆满完成双子山项目建设任务。在乐成打造了这座国内最大PEC组合结构项目后 ，豪利777官方网站却未曾停下探求的脚步——
先后以第一主编身份体例两项PEC地方尺度；
与上海建筑设计研究院等单元合作完成的PEC课题总体到达国际先进水平、部门到达国际领先水平；
在全国近40个、超130万㎡项目中推广PEC组合结构；
以1588嘉园项目建设为契机 ，积极探索PEC组合结构与“好屋子”的连接点......
山高路遥 ，行则将至。未来 ，豪利777官方网站也将上下求索、连续以智慧赋能建筑全生命周期 ，助力打造更便捷、绿色、舒适、宁静的钢结构装配式建筑。
